CONCRETE COALING TOWER

Références du kit - Kit reference

Walthers Cornerstone # 933-3042



Réalisation - Completion :

Ce modèle Walthers-Cornerstone est un grand classique des tours à charbon que l'on trouvait sur de nombreuses lignes ferroviaires américaines.

Comme mentionné dans l'article relatif au montage de ce modèle Walthers-Cornerstore et publié dans le livre Locomotive Servicing Terminal de Marty McGuirk, il est plus facile de procéder à l'assemblage et à la peinture de toutes les parties bétonnées séparément des accessoires et parties métalliques. Il ne faudra donc pas suivre l'ordre exact de montage tel que proposé dans la notice explicative.

Lors de l'assemblage de la cuve, je me suis trompé de sens : ce qui devait aller au-dessus se trouvait en desous. Ce qui fait que les trous d'attaches pour les pièces 36 et 37 n'étaient pas placés correctement. Il faut donc bien voir dans l'assemblage que les trous les plus espacés (ceux destinés à la pièce 37) doivent se trouver au-dessus. Heureusement, corriger cette erreur ne fut pas un gros problème; un peu de mastic, un petit ponçage, de la peinture et le percage de nouveaux trous et le tour était joué. Il est intéressant de noter que dans le livre Locomotive Servicing Terminal de Marty McGuirk, l'auteur a également fait cette erreur ... et ne l'a pas mentionnée dans son article ! En regardant la photo de la page 18, on peut la constater.

Une fois le collage terminé, un important travail de finition au mastic est nécessaire. J'ai l'habitude d'utiliser l'incontournable "Tamiya Putty-Basic Type" pour ce genre de travail. Après le poncage, on peut appliquer une couche de Primer Tamiya blanc ou gris en aérosol. Des retouches de mastic seront probablement nécessaires. Elles seront suivies d'un ponçage et d'une nouvelle application de Primer. Il faut continuer ainsi jusqu'à ce que le résultat soit parfait. Dans le cas contraire, vous allez obtenir un modèle moins joli, tel celui de la figure 17, page 70, du même livre où toutes les jointures des pièces sont visibles !

J'ai utilisé la peinture "Concrete" de Floquil (# 110082) pour peindre toutes les parties bétonnées. Si la tour est censée être implantée sur un réseau "plus au sud" que le Canada ou le nord des Etats-Unis, les références Floquil "Foundation" (# 110084) ou "Aged Concrete" (#110016) peuvent convenir. Les éléments de toitures ont été peints avec du gris fonçé Humbrol # 32 tandis que la grille de déversement a été réalisée en Humbrol Gun Metal # 53.

Par la suite, j'ai effectué un dry-brush avec du Humbrol rouille # 113 et ensuite avec du noir mat # 33. Les deux premières photos ci-contre illustrent le résultat au terme de cette phase.

Simultanément, après avoir reçu une couche de Primer gris Tamiya, toutes les pièces métalliques ont été peintes en gris foncé satin Humbrol # 123 sur les grappes. Une fois collées sur la tour, elles ont été patinées avec de la rouille Humbrol # 113 et du PolyScale Grimy Black # 414137.

Quant aux éléments en tôle ondulée, après le Primer, ils ont reçu une couche d'aluminium Humbrol # 56 suivi par un dry-brush à la rouille # 113 et par un wash au noir # 33, gris # 27 et brun # 27. Lors de cette dernière opération, mon mélange n'était pas assez fluide et je l'ai frotté avec un essuie-tout; ce qui était une erreur s'est finalement transformé en un effet assez réaliste ... Ouf ! Quant aux montants et renforts internes de la structure en tôle ondulée, je les ai peints en "Gun Metal" Humbrol # 53. Le dessous des deux éléments de la toiture ont été peints en noir mat # 33. Enfin, les faces intérieures ont été salies "comme il se doit" avec du PolyScale Grimy Black # 414137.

Le petit bâtiment annexe a ensuite été réalisé de la même manière que les éléments en béton de la tour. Le recouvrement du toit a été effectué avec du papier abrasif 600 noir ... tout simplement collé.

En conclusion, ce modèle est assez impressionnant tout en n'occupant qu'une surface fort restreinte.



This Walthers-Cornerstone kit is a good representative of concrete coaling towers that were built along numerous North-American railroad lines.

As suggested in the article about the assembling of this Walthers-Cornerstore kit and published in Marty McGuirk's book Locomotive Servicing Terminal, it is easier to proceed with assembling and painting of all concrete parts separately from accessories and metallic parts. Assembling should then not take place in the same sequence as published in Walthers Instruction Sheet.

I made a mistake when gluing the bunker : it was upside down ! That meant that holes for parts # 36 and # 37 were at the wrong place. So check that the most spaced holes (intended for part # 37) must be on top. Fortunately, I had no particular problem to correct that mistake; some putty, sanding, painting and boring new holes. It is worth noting that Marty McGuirk, author of Locomotive Servicing Terminal, also did that mistake ... and did not mention it in his article ! You can see it on picture of page 18.

Once gluing is completed, an important putty job is required. I always use famous "Tamiya Putty-Basic Type" for this kind of job. After sanding, a white or grey Tamiya Primer from a spray can can be applied on model. Putty touch-ups will probably be needed. They will be followed by a new sanding and a new Primer application. You must continue untill the result will be perfect. If you don't, you will get a less attractive model such as the one of Figure 17, page 70, of the same book where all joints of parts are visible !

All concrete parts were painted with Floquil ... "Concrete" (!) paint (# 110082). If the coaling tower in intended for a more "southern layout" than Canada or Northern United States, Floquil "Foundation" (# 110084) or "Aged Concrete" (# 110016) can be used as well. Roof elements were painted with Humbrol Dark Grey # 32 when shed floor grid received a coat of Humbrol Gun Metal # 53.

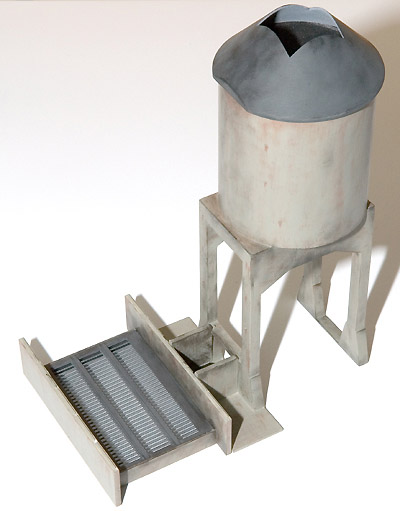

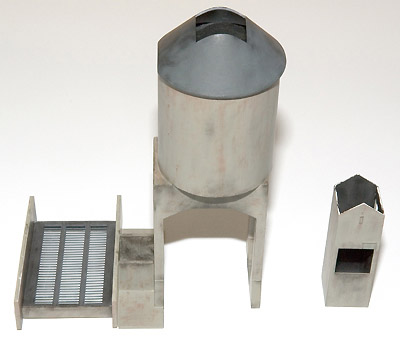

Tower was then drybrushed with Humbrol Rust # 113 and then with Black # 33. The two first pictures show the model at this stage.

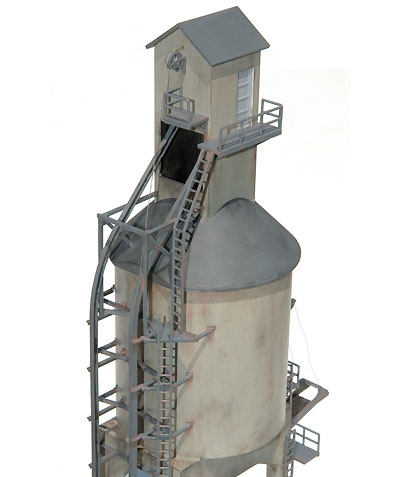

All other metallic parts were simultaneously painted with Humbrol Satin Dark Grey # 123 on clusters after a Tamiya grey Primer had been applied. Once glued on the tower, they were weatherized with Humbrol Rust # 113 and PolyScale Grimy Black # 414137.

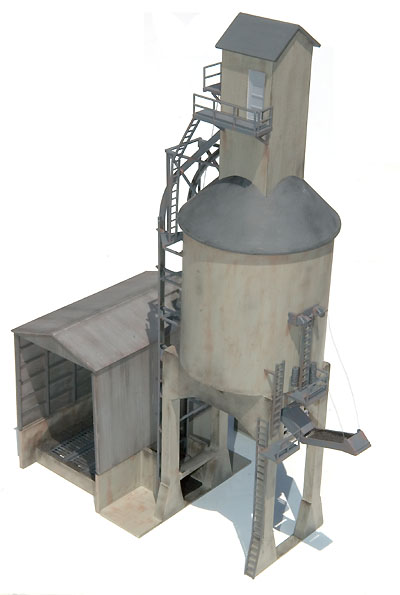

After Primer, corrugated iron elements have gotten a coat of Humbrol Aluminium # 56 that was followed by a Humbrol Rust # 113 dry-brush and by a wash of a Humbrol mix of black # 33, grey # 27 and brown # 27. During this last operation, my mix was too thick and I had to wipe it out with a towel; what was first a mistake turned into a very realistic effect ... That must be luck ! I painted the internal structure of the shed with Humbrol Gun Metal # 53. Bottom of roof was painted with Humbrol Matt Black # 33 and dirt was added inside the shed as it must be with PolyScale Grimy Black # 414137.

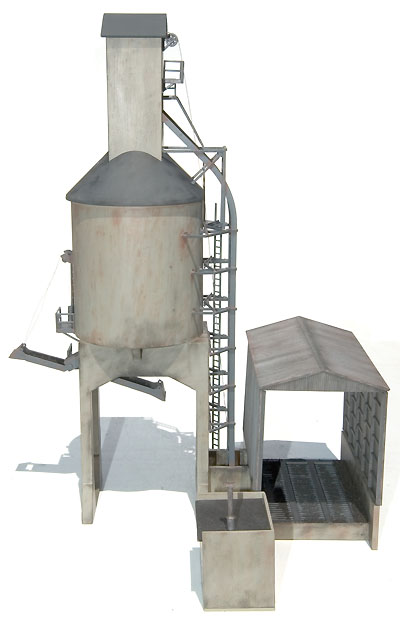

The small separated concrete building was completed the same way as the concrete elements of tower. Roof was covered with simply glued black sand paper # 600.

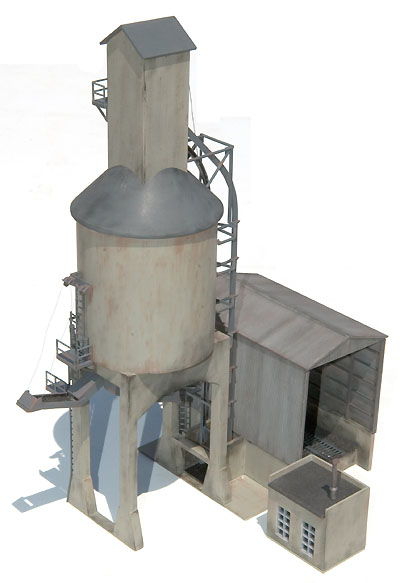

As a conclusion, this model is impressive even if only a restricted place is required on the layout.
