Le

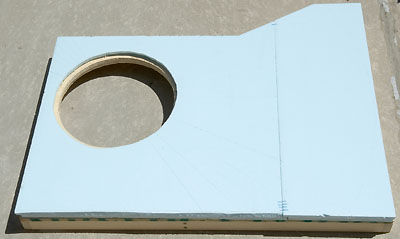

cahier des charges du module est le suivant :
1.
Le module doit rentrer sur une surface de 2,44 m x 0,85 m.
2.
La voie K sera utilisée.
3.
Les aiguillages élancés ainsi que les courbes équivalentes
au R4 et R5 seront utilisés de manière préférentielle.
4.
Le module représentera une zone d'entretien de locomotives
nord-américaine de l'époque III capable d'accueillir
des locomotives à vapeur et diesel.
5.
Le réseau de voies doit être connecté à
une voie principale double.
6.

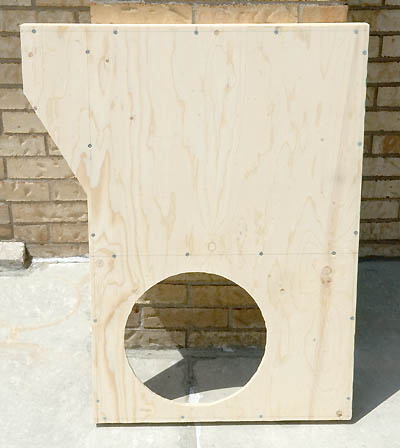

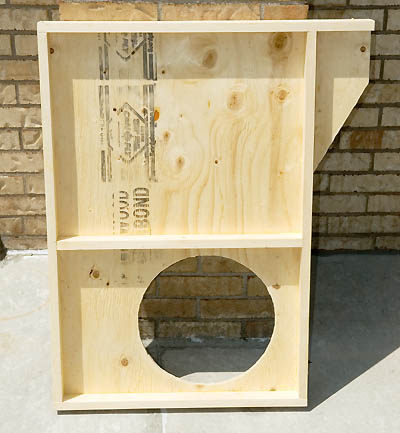

Le module doit pouvoir être basculé sur la tranche
pour être déplacé.

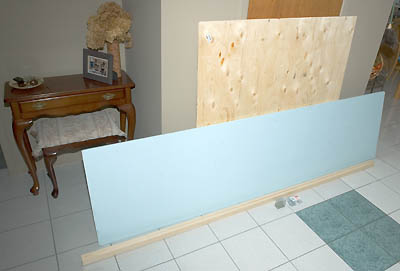

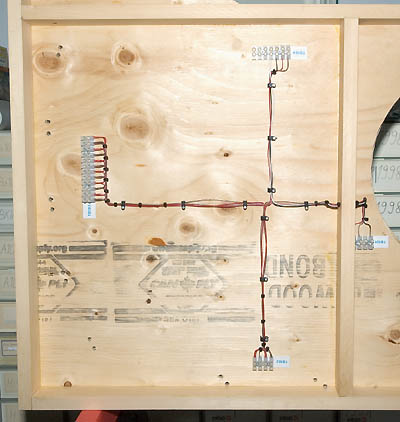

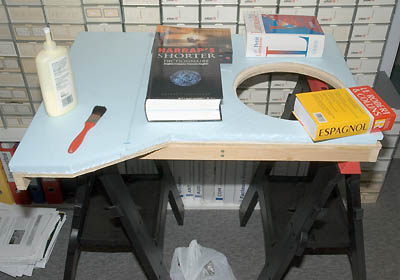

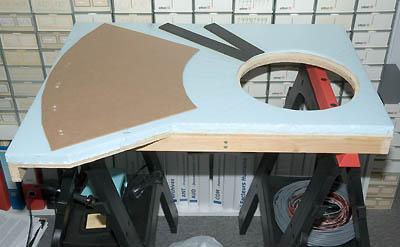

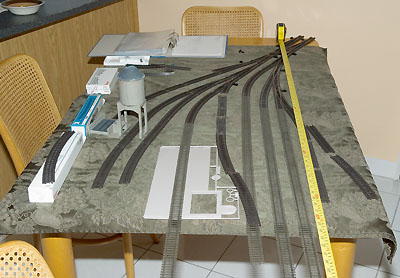

J'ai
encore acheté d'autres voies et aiguillages pour effectuer
un nouvel essai, au sol cette fois-ci, le 8 juillet 2006.

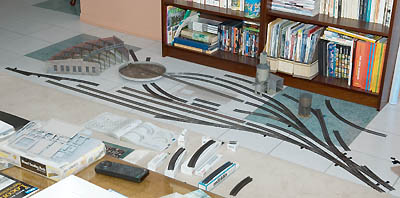

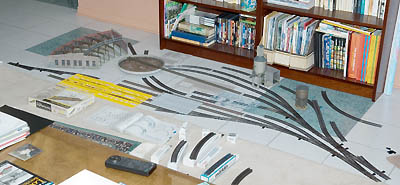

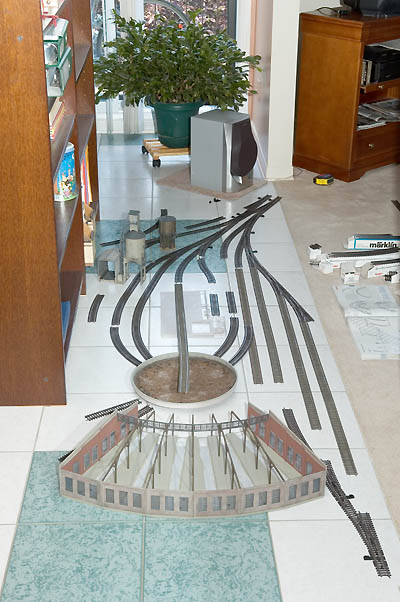

Sur

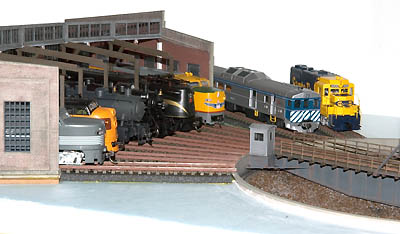

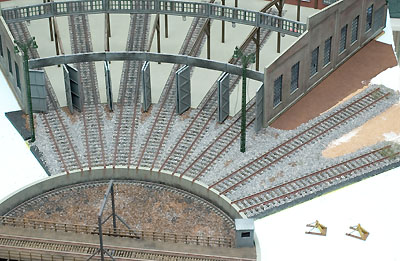

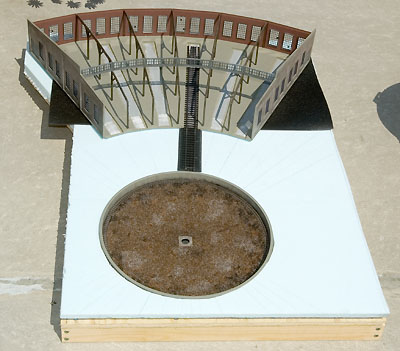

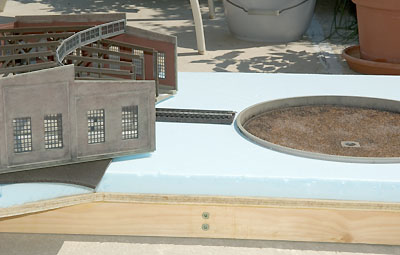

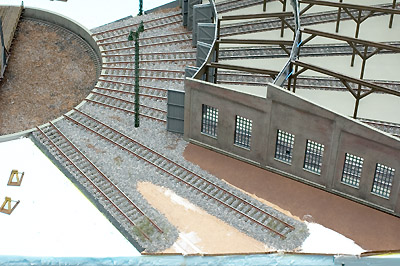

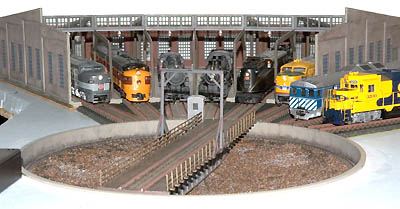

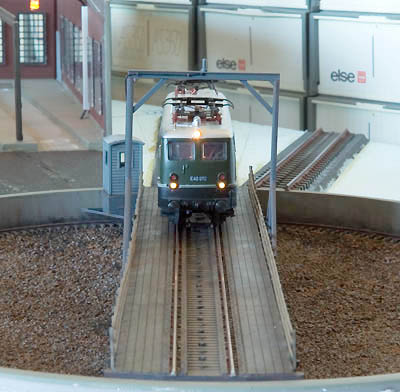

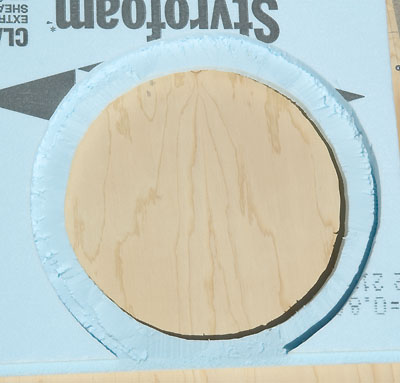

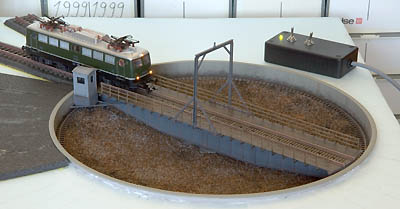

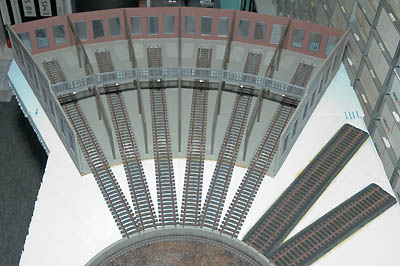

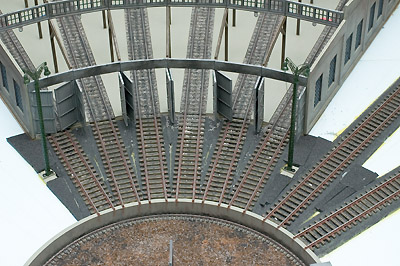

les photos prises le 9 juillet 2006, on peut appercevoir les voies

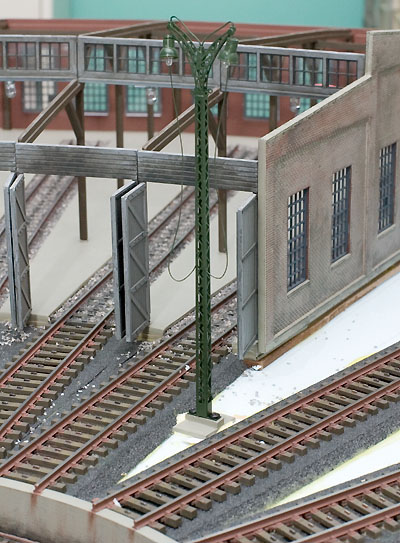

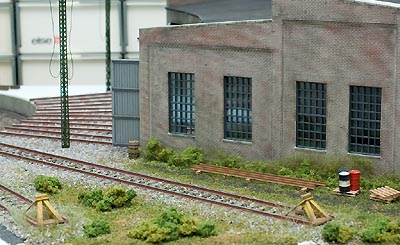

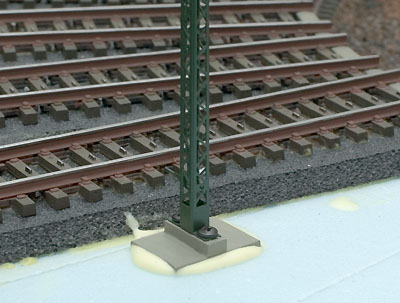

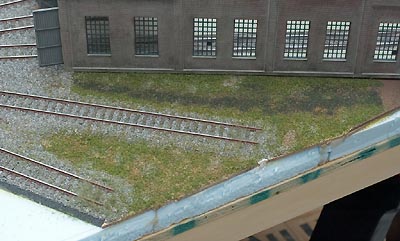

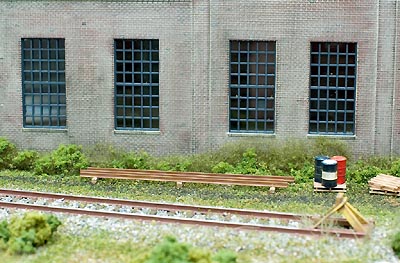

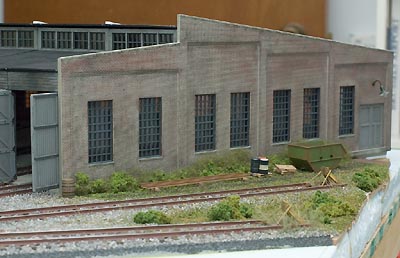

ainsi que quelques bâtiments et constructions tels la rotonde,

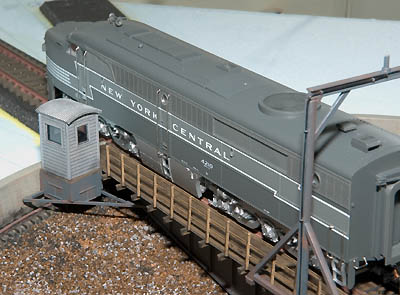

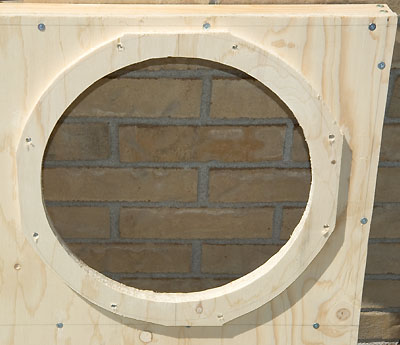

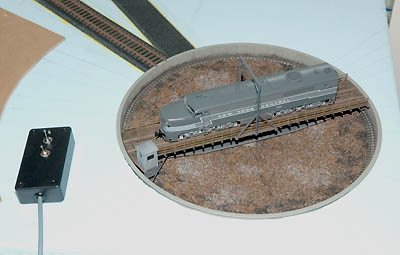

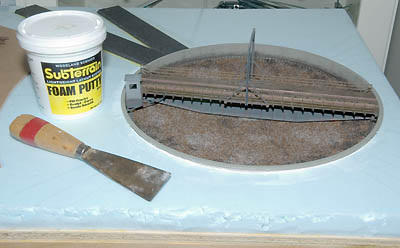

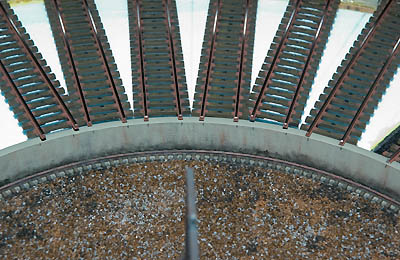

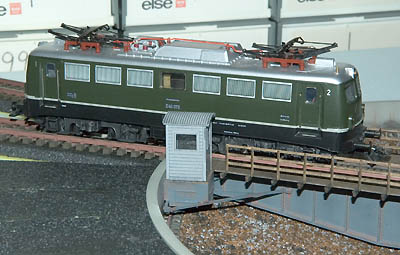

le puits du pont tournant, la tour à charbon en béton
et le château d'eau. J'ai également placé
les fondations des futurs autres bâtiments et constructions.
Les
deux dernières photos montrent encore les voies, mais toutes
les fondations, sauf une, ont été enlevées.
Au
cours de ce second test, il s'avère que deux aiguillages
"normaux" devront encore être acquis du fait du
manque de place pour installer des ailguillages élancés.
Il seront destinés pour l'embranchement pour les wagons
de charbon devant alimenter la tour en béton et pour la
déviation vers le site industriel. Un troisième
aiguillage R2 sera utiliés pour la voie des wagons destinés
à récupérer les cendres près de l'atelier
d'entretien. D'autres courbes R2 sont également utilisées
par ci, par là ... Je n'ai pas d'autre choix sur une surface
aussi restreinte.

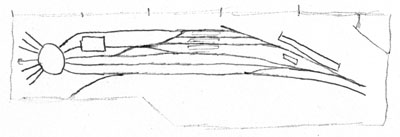

Avant
de tout démonter, j'ai dessiné le réseau
de voies à la main sur un bout de papier (voir première
image) car je ne dispose pas de logiciels de dessin appropriés.

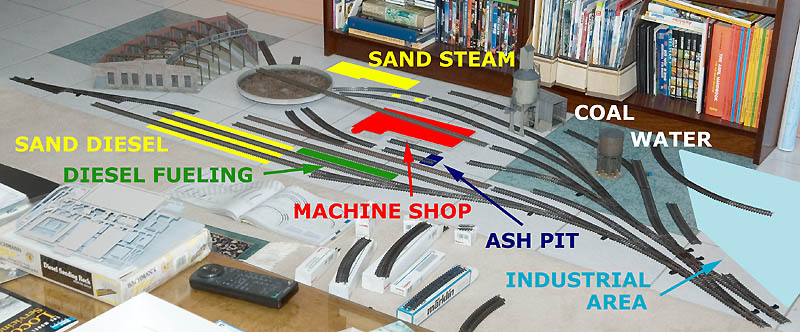

J'ai
toutefois joué un petit peu avec Photoshop pour vous montrer
l'emplacement des futurs bâtiments et construction. Il s'agit
de la grande image plus haut.
The requirements for the module are the following :
1.
Module has to fit in a 96" x 33" surface.
2.
K-Track will be used.
3.
Elongated turnouts should be prefered as well as R4 or R5 equivalent
curves.
4.
Module will represent a North American Era III servicing area
able to cope with both steam and diesel engines.
5.
Track network has to be connected to a dual main track line.
6.
Module must be able to be moved on its side.
I
ordered then further tracks and turnouts, and on July 8, 2006,
I did another test, but on the ground this time
On the left are the pictures that I took on July 9, 2006. Tracks
are on the ground with some building and structures in place.
You can recognize the roundhouse, the turntable pit, the concrete
coaling tower and the water tower. I also have laid basements
of the next buildings and structures.
The
two last views still show this but with all basements but one
removed.
During
this second actual test, I have noticed that I will have to buy
two "normal" turnouts due to lack of space for elongated turnouts.
These are for the coal car track that feed the coaling tower and
for the industrial area embranchment. A third R2 turnout is used
for the cinder car track that is close to the machine shop. Some
other R2 curves are used at some places ... I do not have any
other choice on a so tight surface.
Prior
removing everything, I have completed a small hand drawing (first
picture) as I don't use CAD softwares.
I
also have played a little bit with Photoshop to give you the above
picture on which you can see location of almost all buildings
and structures.
|
