280-323-EM Assemblage de composants de systèmes avioniques


Sem.
Laboratoire
Documents

1

Installation d'un système de radionavigation avec console audio - Présentation

IMPRESSION RECTO-VERSO DE DOCUMENTS PRÉALABLEMENT À LA PREMIÈRE SÉANCE !

Quatre documents à imprimer (bulletin de service, cahier de montage, schéma du harnais et critères d'évaluation du harnais)

Présentation et introduction au cours; rappel des mesures de sécurité

Article : Quand un spécialiste de l’assemblage monte votre meuble à l’envers (La Presse)

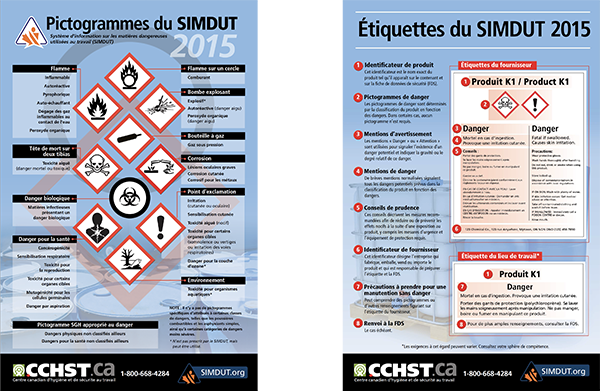

Présentation : santé et sécurité à l'école et en entreprise (PDF 1,81 Mo)

Informations sur le SIMDUT (PDF 2,34 Mo)

Norme CSA Z195 (PDF 109 Ko)

La quincaillerie aéronautique

Présentation (rappel, pages 52 à 58): "Références utilisées par le technicien en aéronautique" (PDF 2,6 Mo)

Présentation : "La quincaillerie" (PDF 1,57 Mo)

Rappels au sujet des techniques de sertissage

Guide de sertissage (PDF 12,5 Mo)

Critères d'inspection (PDF 484 Ko)

2

Mises à la masse (métallisation)

PRÉPARATION OBLIGATOIRE !

Compléter la section "préparation" du rapport et lire la fiche signalétique de l'Alodine ci-dessous :

Rapport et évaluation : mises à la masse (511 Ko).

Technical Data Sheet : Bonderite M-CR 1132 Aero (PDF 88 Ko)

FDS : Bonderite M-CR 1132 Aero (PDF 209 Ko)

SDS : Bonderite M-CR 1132 Aero (PDF 183 Ko)

3/4 Remplacement d'une antenne

PRÉPARATION OBLIGATOIRE !

Répondre à la section 1 du document d'évaluation :

Rapport et évaluation : installation d'une antenne (PDF 197 Ko)

Présentation (rappel) : "Propagation des ondes et antennes" (PDF 1,72 Mo)

Document : "General Antenna Installation Guidelines" (Cobham) (PDF 132 Ko)

Document : "CI 102" (Cobham) (PDF 243 Ko)

Document : "CI 105-6" (Cobham) (PDF 252 Ko)

Document : "CI 120GS" (Cobham) (PDF 55 Ko)

Document : "CI 121" (Cobham) (PDF 295 Ko)

Document : "CI 428" (Cobham) (PDF 141 Ko)

Document : schémas antennes (PDF 354 Ko)

Fiche de données et de sécurité : PRC PR 1422 B 1/2 Part A (PDF 235 Ko)

Safety Data Sheet : PRC PR 1422 B 1/2 Part A (PDF 218 Ko)

Technical Data Sheet : PRC PR 1422 B 1/2 Part A (PDF 71 Ko)

AC 21-99 (CASA)

AC 43.13-2B (FAA)

Installation d'un système de radionavigation avec console audio - Balun et câbles coaxiaux

Documents

Critères d'évaluation du balun et des câbles coaxiaux (PDF 176 Ko)

AC 43.13-2B (FAA)

5 à 15

Installation d'un système de radionavigation avec console audio - Réalisation du harnais

Bulletin de service : ENA-323SB-10FR (PDF 4,26 Mo)

Cahier de montage : ENA-323-0901-12FR (PDF 293 Ko)

Schéma du harnais : ENA-323SCH-08 (PDF 566 Ko)

Critères d'évaluation du harnais (PDF 304 Ko)

Guide de sertissage (PDF 12,5 Mo)

Critères d'inspection (PDF 484 Ko)

Information : références des pinces à dénuder Stripmaster (PDF 410 Ko)

Information : AMP TE-82042 (catalogue des cosses, PDF 3,3 Mo)

Information : AMP IS-408-1261 (Heavy Hand Tools, PDF 667 Ko)

Information : AMP IS-408-1610 (T-Head Crimping Tools, PDF 1,36 Mo)

Information : AMP IS-408-2567 (sélection des outils pour les cosses, PDF 231 Ko)

Information : Amphenol MIL-DTL-38999 Series I LJT, IIJT, IIITV, HD (PDF 7,08 Mo)

DMC Connector Tooling Guide (PDF 10,42 Mo)

AC 21-99 (CASA)

AC 43.13-1B (FAA)

MANUELS DISPONIBLES SUR OMNIVOX :

Garmin GMA-340 Installation Manual

Garmin GTR-225/GNC-255 Installation Manual

Garmin G102A/106A : Installation Manual

Article : Arcing on 777 traced back to manufacturing defect (Flight Global, PDF 1,73 Mo)

Photos de la réalisation :

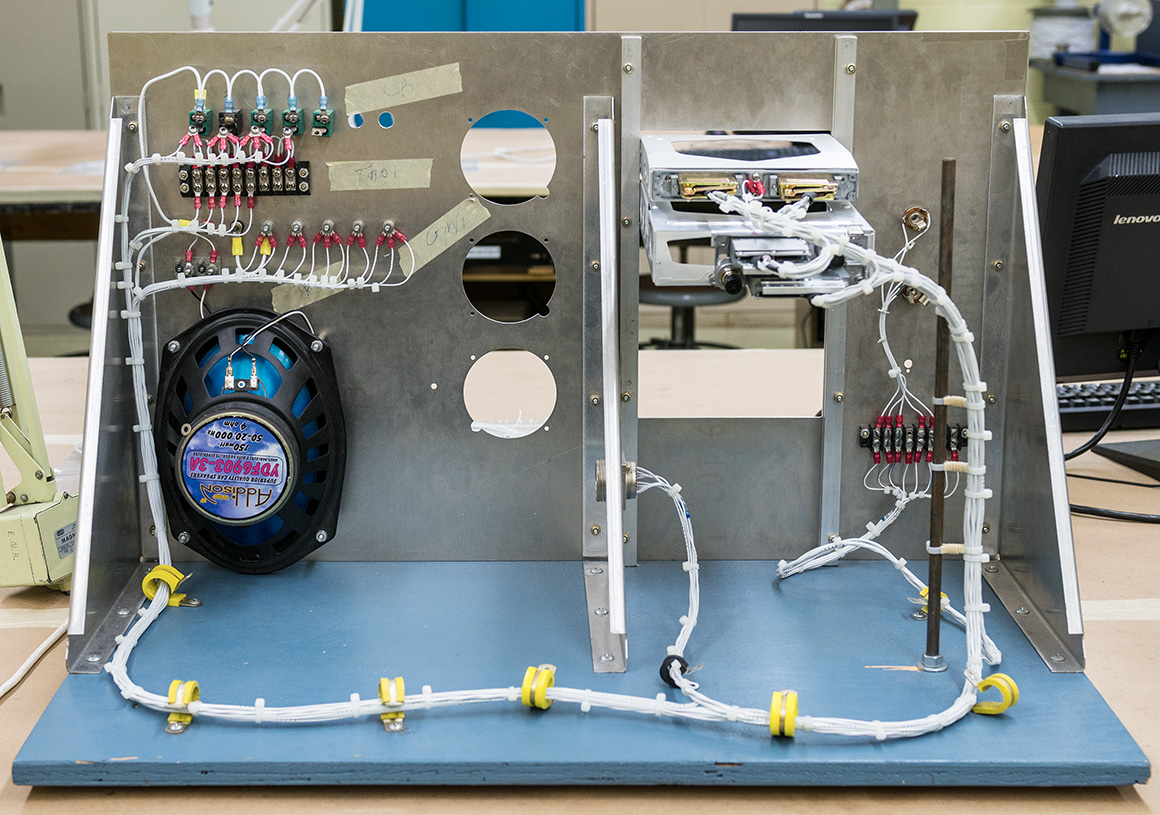

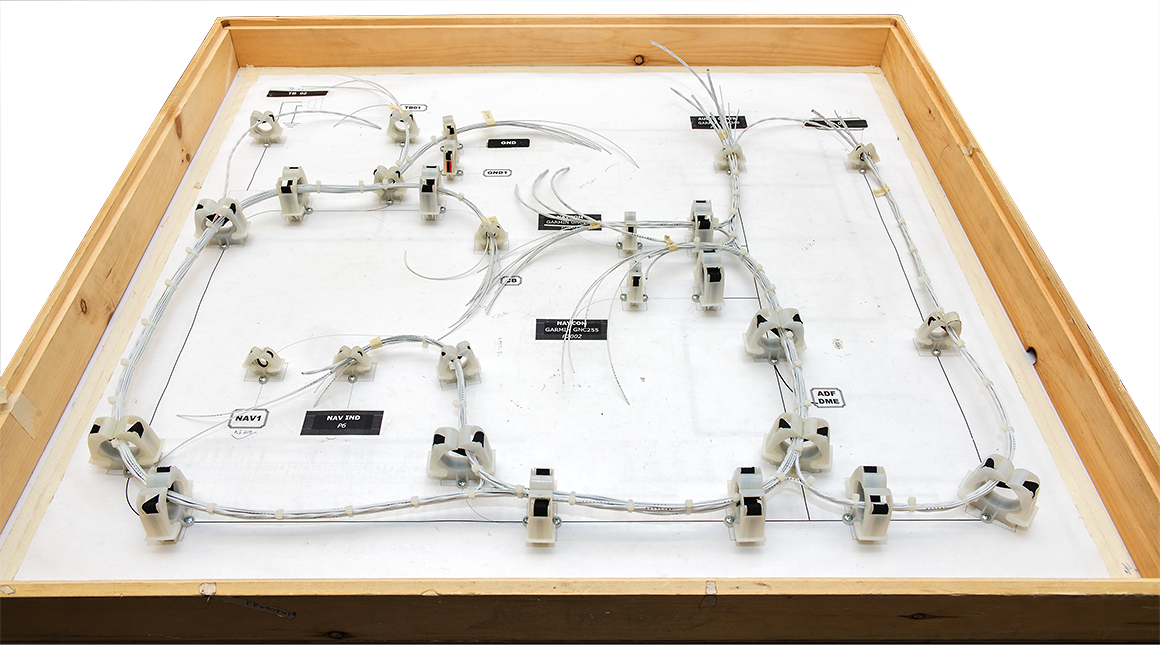

1. Réalisation du harnais sur la "planche à clous" :

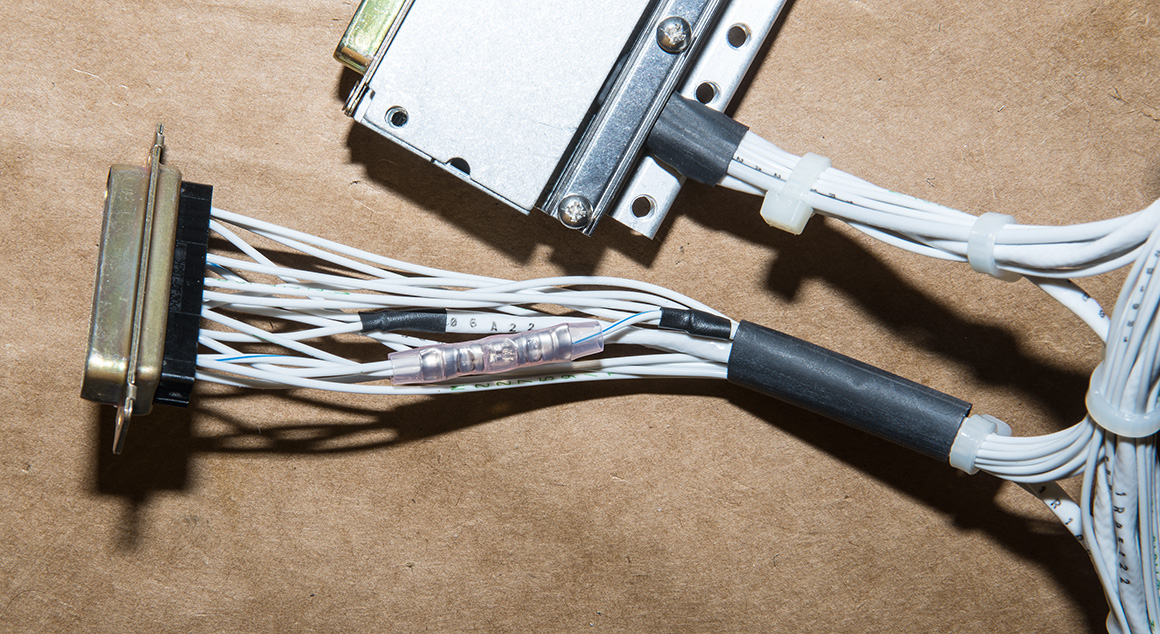

2. Connexions vers les disjoncteurs, les points de masse, TB01 et TB02 :

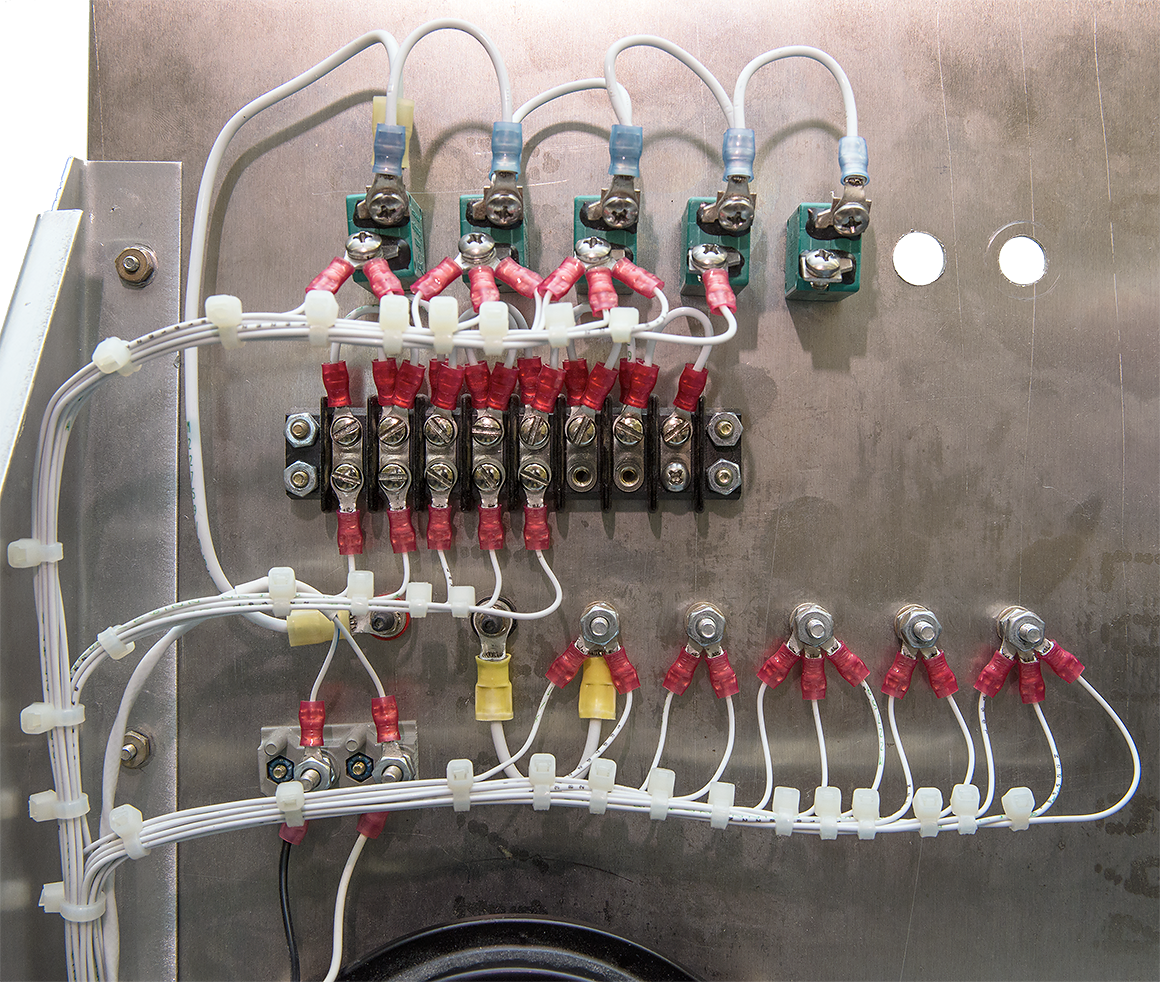

3. Connexions vers les disjoncteurs :

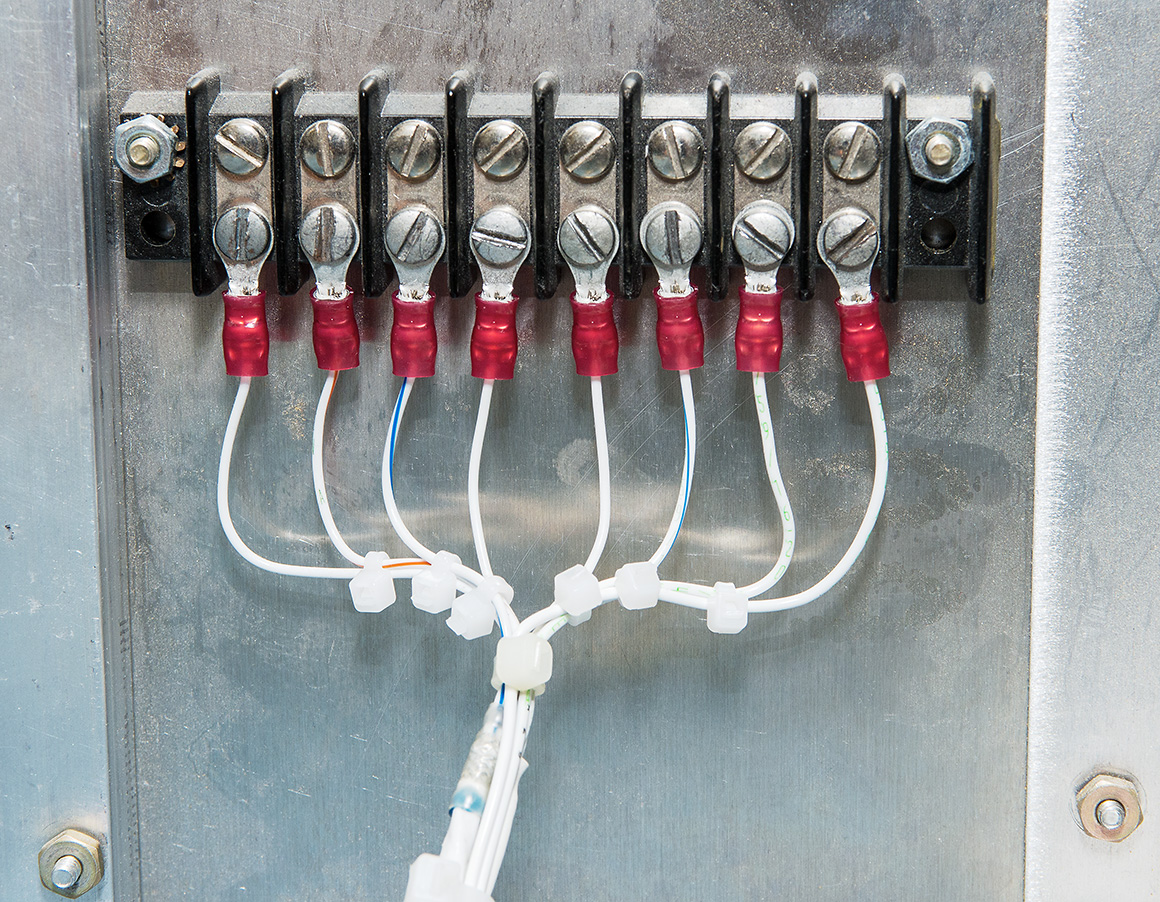

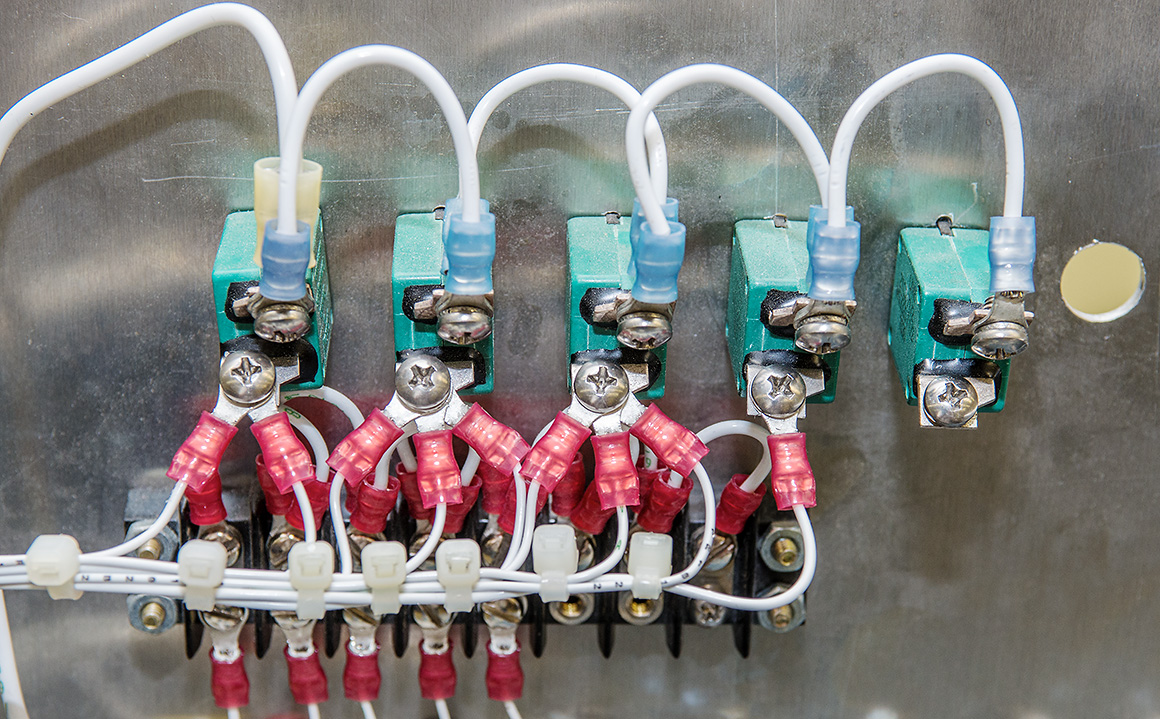

4. Connexions vers TB01 :

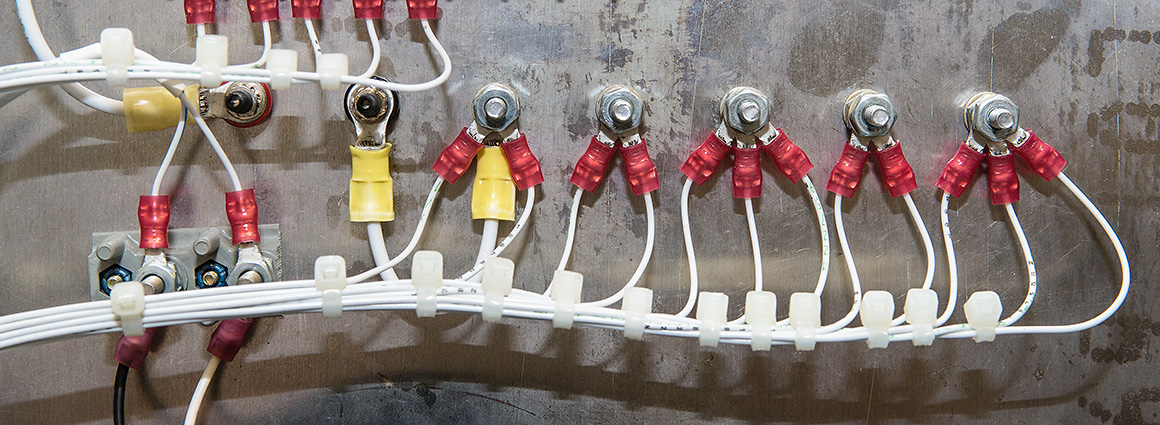

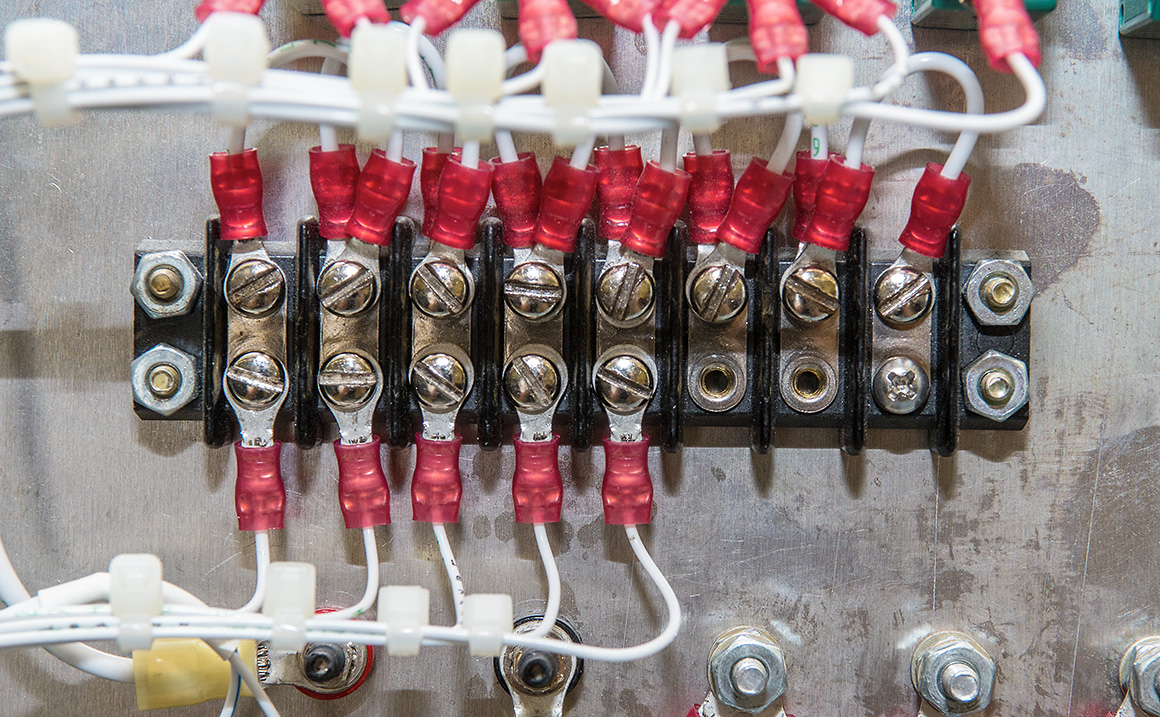

5. Connexions vers les points de masse et TB02 :

6. Connexions vers TB03 :

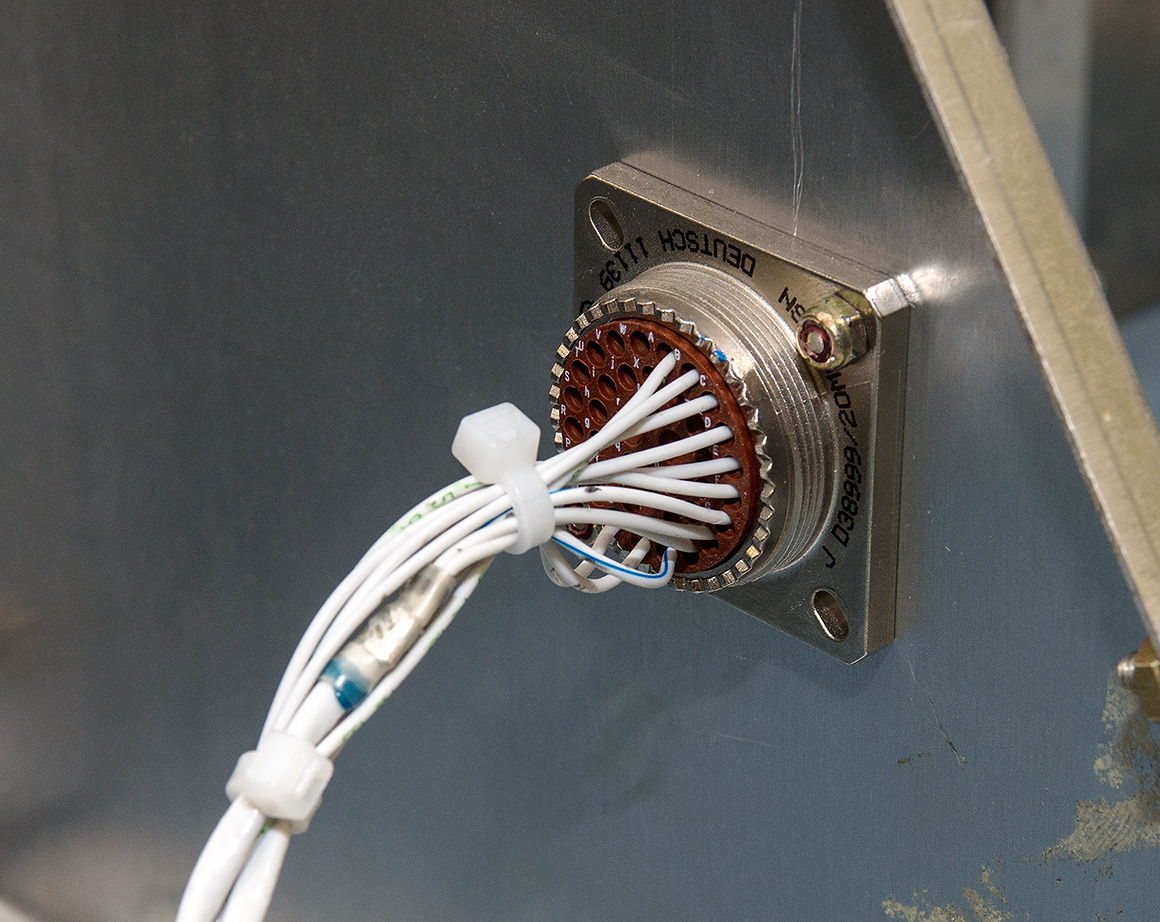

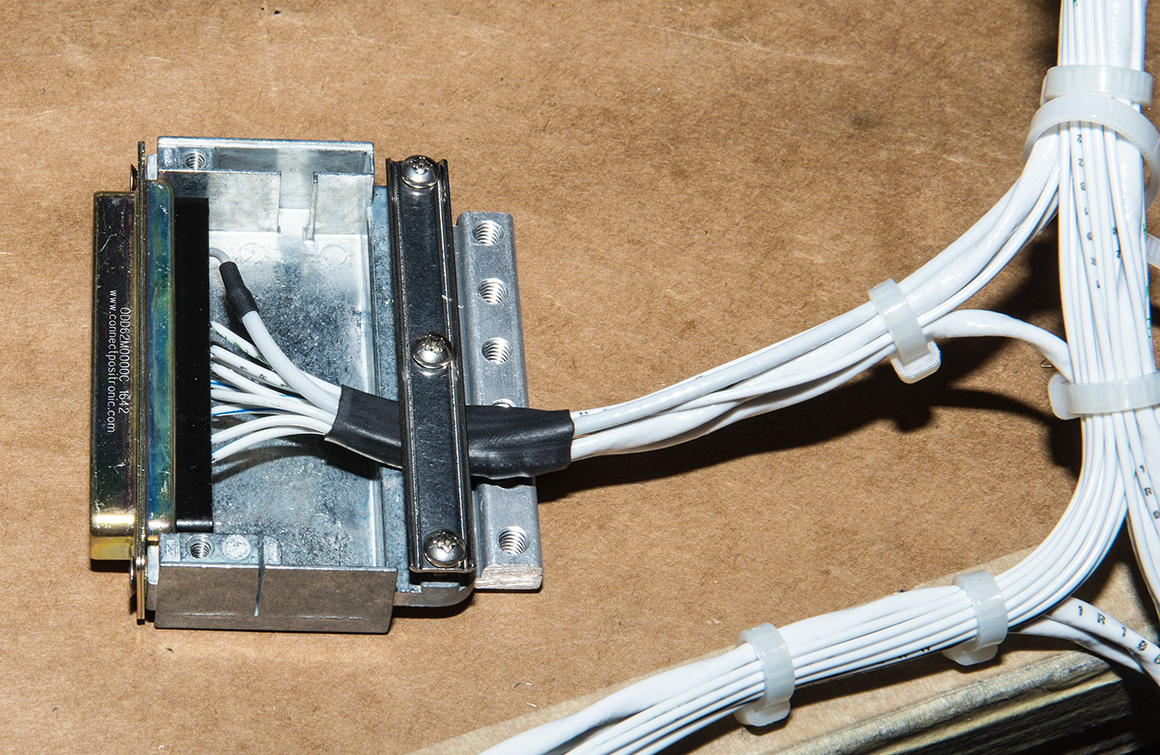

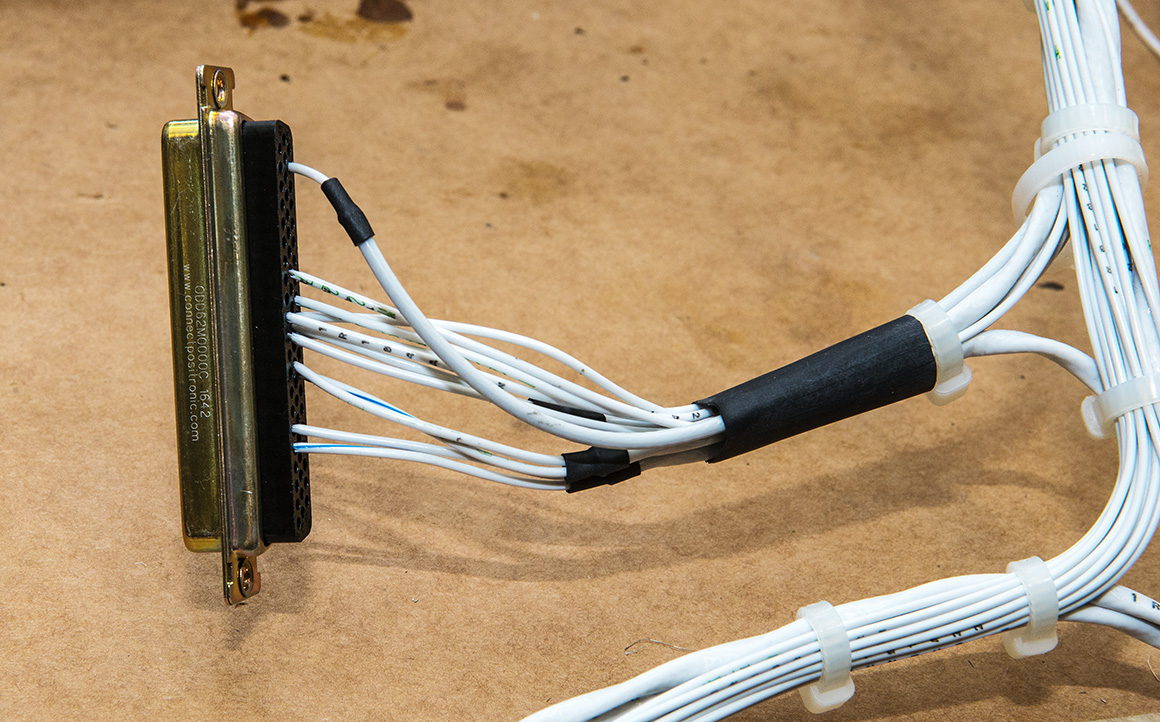

7. Connexions vers P6 :

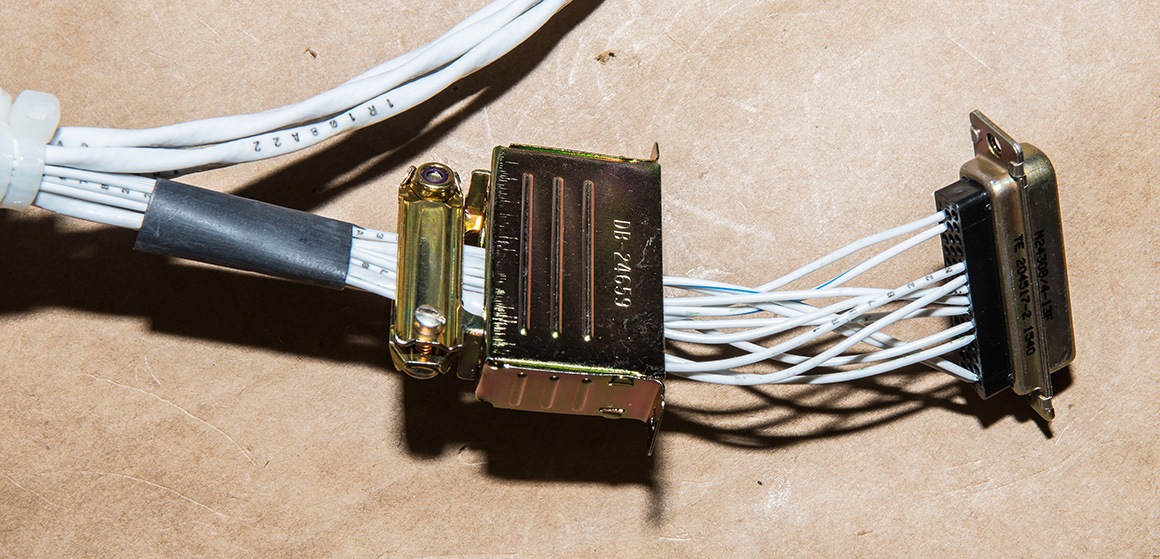

8. Réalisation des connecteurs du NAVCOM :

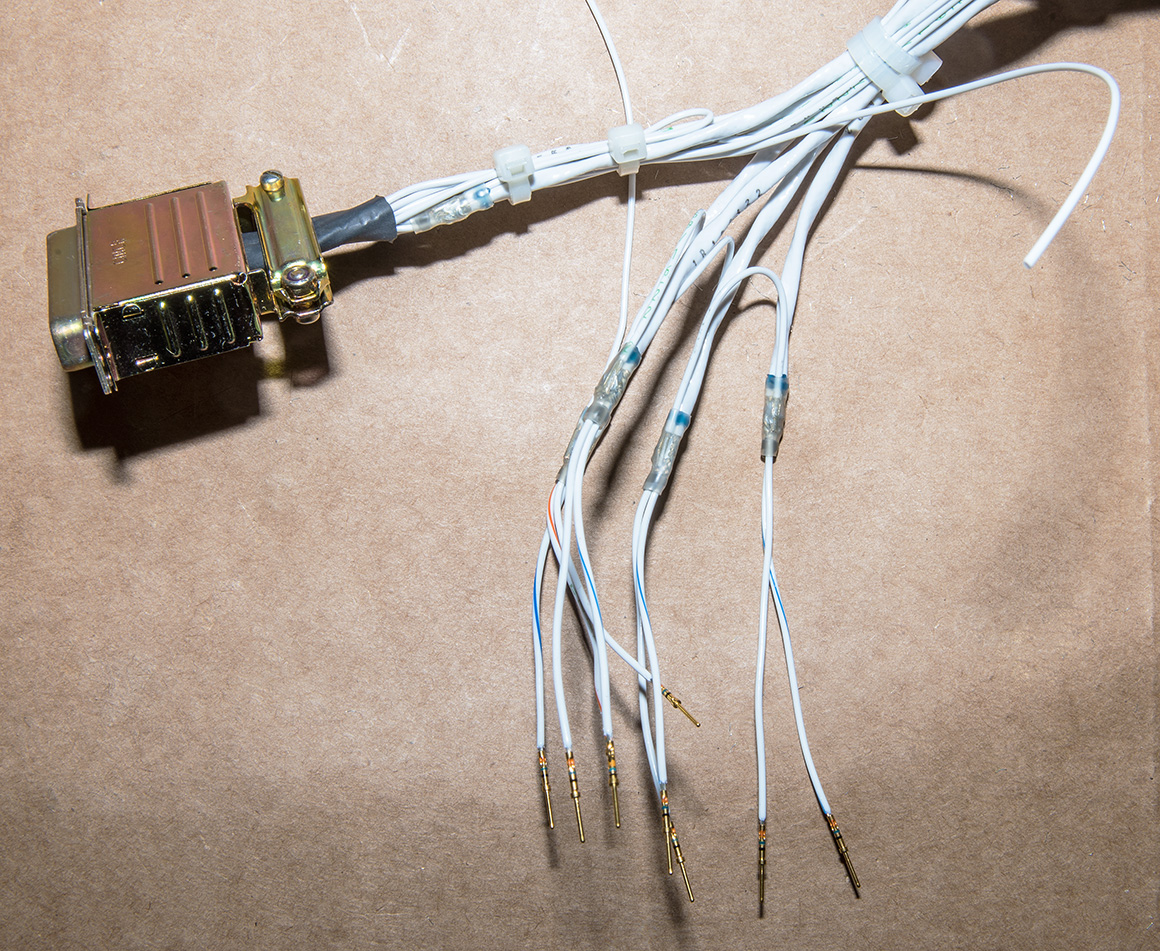

9. Réalisation des connecteurs de la console audio :

10. Installation à bord de l'aéronef :

5 à 12

Initiation aux techniques de fil-frein

PRÉPARATION OBLIGATOIRE !

Voir les séquences vidéo suivantes :

Séquences vidéo d'information au sujet de l'installation de fils freins (YouTube)

Lire et comprendre les instructions de l'A21-99 :

Chapter 9 - Wiring: Lock, Shear and Seal (CASA)

Rapport et évaluation : fil-frein (PDF 159 Ko)

Rotations :

Semaine 5 : étudiants # 1 et 2

Semaine 6 : étudiants # 3 et 4

Semaine 7 : étudiants # 5 et 6

Semaine 8 : étudiants # 7 et 8

Semaine 9 : étudiants # 9 et 10

Semaine 10 : étudiants # 11 et 12

Semaine 11 : étudiants # 13 et 14

Semaine 12 : étudiants # 15 et 16
